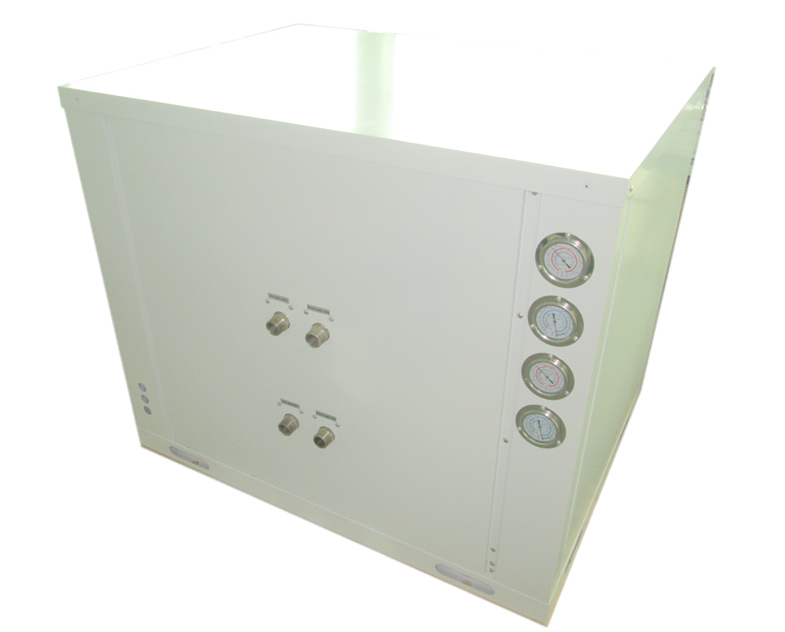

DWW-20HCA/3
DWW-20HCA/3
本设备是水地源三联供,也可根据用户需求制作单热,或者冷暖热泵。
产品特点 技术参数 工作原理
产品应用:
    大芝地(水)源热泵空调系统可实现制冷、采暖、提供生活热水,实现一机多用,一套大芝多功能地源热泵空调系统可代替采暖锅炉(或集中供暖)加空调两套系统。
    多功能水源热泵是水水地源热泵与热泵热水机的完美结合,是集制冷、制热、生活热水三位一体的集成系统,它具有五大功能;
◆  制冷(夏季)
◆  制热(冬季)
◆  热回收:制热水+制冷(夏季或过渡季节)
◆  制生活热水(全年)
◆  双制热:制生活热水+制热(冬季 )

产品特点:
    地(水)源热泵技术是利用地表浅层水源(地下水、江、河、湖、海)土壤吸收的太阳能和地热能而形成的低温低位热能,采用热泵原理,通过少量的电能输出,实现低位热能向高位热能转移的一种技术。
与传统空调相比,它具有如下显著的特点和优点:

一、不受恶劣气候影响
    地下土壤温度常年基本恒定,所以本系统的制冷制热不受环境温度变化的影响

二、节能环保
◆  高效节能
    大芝多功能地源热泵空调系统是利用大地的可再生能源在大地和室内机之间转化能量,从而实现1KW的电力提供4-5KW冷量或热量。制热时无化霜导致的热量衰减,热回收功能在夏季或过渡季节,在制冷的同时提供生活热水,效率更高。
◆  环保
    本系统为多用途的空调系统,热能来源于空气,无任何废水、废气、废渣排放。可以有效减少锅炉的使用,大大降低温室气体的排放,有利于创造绿色环保环境。可采用环保冷媒R410A,高能效比,节能省电。

三、恒温供水
◆  舒适
    全智能精确的控制水温技术,保证出水温度恒定。
◆  安全
    该系统是利用热泵压缩机,水电分离式加热,电流和淋浴用水完全隔离,杜绝了电热水器、燃气热水器使用中所存在的易触电、易燃、易爆、易中毒等安全问题。
◆  稳定
    大容量承压水箱,不存在燃气热水器水压不稳不能点火的缺陷。
◆  方便
    大屏幕液晶控制器,直接监控实际水温。
    自控程序/预约加热,自动控温。全自动,智能化运行。
◆  耐用
    系统水温不超过60℃,基本不产生水垢,无需清洗。

四、应用广泛
◆  6~50kW共10种规格可供选择;
◆  可用于水环工况、水源工况、地源工况;



国际品质,长久耐用:

谷轮专用热泵压缩机
谷轮公司拥有独家专利的高效、柔性涡旋式压缩机具有耐磨损、寿命长、过流保护、缺相保护、过温保护、抗液击能力强、高度压保护等功能特点。工作效率高,比普通压缩机能效提高30%以上。
欧姆龙中间继电器
使用简单,性能卓越;
灵敏度高,耐环境性能好。
三花牌四通换向阀
运行高效灵敏,除霜迅速。
翅片式蒸发器,高效节能
亲水膜铝箔波纹翅片与内螺纹高效铜管强强联合,换热面积大,亲水性高,并具有超强的防污、脱脂、自清洁能力,有效延长使用寿命。
电子膨胀阀,精准节流
采用先进的电子膨胀阀流量调节技术,精准控制冷媒流量,自动根据环境,负载和温度区间的变化调节膨胀阀开度,确保系统稳定性,有效减少压塑机的能耗,延长机组的寿命。
美观耐用外壳
外壳采用耐腐蚀,超厚度的镀锌钢板或不锈钢,从而保证整机品质,使用寿命长达十年以上。



型号 单位 DWW-06HCA DWW-09HCA DWW-15HCA/3 DWW-18HCA/3 DWW-30HCA/3 DWW-45HCA/3 DWW-75HCA/3 DWW-150HCA/3
HP 2 3 5 6 10 15 25 50
额定制热
W10℃/
W45℃
制热量 kW 6 9 15 18 30 45 75 150
输入功率 kW 1.4 2.1 3.48 4.18 6.98 10.49 17.4 34.88
输入电流 A 6.7 10 6.2 7.4 12.4 18.7 31 62.2
COP W/W 4.28 4.29 4.31 4.31 4.3 4.29 4.31 4.3
额定制冷
W25℃
/W7℃)
制冷量 kW 5.6 8.4 14 16.8 28 42 70 140
输入功率 kW 1.34 2 3.33 4 6.64 9.95 16.63 33.25
输入单流 A 6.4 9.6 5.9 7.1 11.8 17.7 29.6 59.3
EER W/W 4.18 4.2 4.21 4.2 4.22 4.22 4.21 4.21
全年综合能效ACOP W/W 4.22 4.24 4.25 4.25 4.26 4.25 4.25 4.25
最大输入功率 kW 2.1 3.1 5.2 6.2 10.4 15.7 26 52.1
最大输入电流 A 10.1 15 9.3 11.1 18.6 27.9 46.3 92.8
电源规格 / 220V~50Hz 380V~50Hz/3Ph
压缩机 类型 / 转子压缩机 涡旋压缩机
数量 1 1 1 1 2 2 2 4
地源侧水泵 类型 / 屏蔽泵 管道泵
数量 1 1 1 1 1 1 1 1
功率 W 270 270 270 270 500 750 1300 2500
用户侧换热器 类型 / 高效罐
流量 m3/h 1.03 1.55 2.58 3.1 5.16 7.74 12.9 25.8
水阻 kPa 40 45 48 50 52 55 56 58
地源侧换热器 类型 / 套管式换热器 壳管式换热器
流量 m3/h 1.29 1.94 3.23 3.87 6.45 9.68 16.13 32.25
水阻 kPa 38 42 45 45 48.5 50.9 53.3 55.7
节流方式 / 毛细管+单向阀 电子膨胀阀
冷媒 类型 / R410A R410A R410A R410A R410A R410A R410A R410A
充注量 kg 1.2 1.6 2.8 3.2 2.8*2 4.0*2 6.5*2 6.5*4
产品尺寸 ** mm 400*600*530 560*650*730 560*650*730 560*650*730 1075*800*900 1075*800*900 1850*1300*1440 1850*2600*1440
重量 净重 kg 56 84 106 112 165 240 560 1100
毛重 kg 62 92 117 123 182 264 616 1210
噪音 dB(A) 65 67 67 68 69 70 71 72
推荐水箱规格 缓冲水箱 L 40 60 100 100 200 300 500 1000
热水水箱 t 1.5 2.5 4 5 8 12 20 40

什么是热泵?

  大家都知道:水不可能自发地从低位流向高位,要将低位的水输送到高处去,必须用一台水泵(消耗电能),才能将低位的水送到高处。同样,热量不可能自发地从低温环境传送到高温环境中去,如果要实现热能从低温环境向高温环境的转移,必须通过一台设备,并消耗一部分机械功(例如电能)作为补偿,这种设备就称为“热泵”。因此,热泵机组的工作原理是通过小部分电力,驱动压缩机运行,使整个热泵系统投入运作,蒸发器不断从低温环境中吸收热量,通过冷凝器将系统吸收的热量和消耗的电能传递到高温环境中。
  热泵应用逆卡诺循环原理,消耗极少的电能,驱动工质不断吸收空气中的低品位热能,经压缩后变为高温热能,在冷凝器中放热。具有高效、节能、环保、安全、气候适应性强等优点,是家庭、学校、宾馆、酒店、医院等需要使用热水或者采暖场所的最佳选择。
